氣動量儀是測控行業重要的長度測量工具，在測量時可以進行不接觸測量，測量效果，效率很高。氣動量儀主要由長度傳感器、指示器（表）、空氣過濾器和穩壓器等部件組成，其中長度傳感器是非常重要的部分之一。長度傳感器主要由感受元件和轉換元件組成，感受元件可以感受被測工件的長度，然后轉換元件將感受元件感受到的被測長度地轉換為便于放大和處理的其他物理量，進而更地展示被測數值?？梢哉f，長度傳感器的不同是氣動量儀分類的主要標準之一。那么，常見的長度傳感器有哪些呢？下面，華峰氣動量儀廠家小編為大家分享一下長度傳感器有哪些常見類型吧。

　　一、氣動傳感器

　　將被測長度轉換為空氣壓力和流量等，用作相對測量的傳感器。它的特點是可以用于不接觸測量，利用內徑測頭，可以方便地測量孔徑，但示值范圍小，一般為±20~±100微米。

　　氣動量儀廠家小編來講解一下采用波紋管作為尺寸轉換和放大元件的壓力式氣動傳感器的工作原理：被測件厚度變化引起間隙S變化，S變化又引起波紋管內壓力變化，從而使框架向左或向右移動。移動的距離就是放大了的被測厚度變化，通過寬刻度指示表指示出來。也可根據電觸點接觸與否，由指示燈指示被測厚度是否合格。

　　壓力式氣動傳感器還常采用膜片、膜盒等作為轉換元件。常見的流量式氣動傳感器主要由測頭、浮子和錐度玻璃管等組成。

　　二、電學傳感器

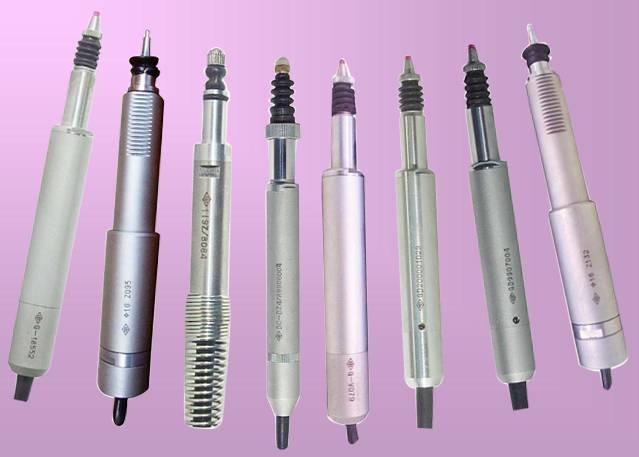

　　將被測長度直接轉換為電量的傳感器，主要有電感式、電容式、電接解式、壓電式、磁柵式和感應同步器式等。下面氣動量儀廠家小編為大家講述一下電感式傳感器的工作原理吧。

　　當磁芯位于線圈1、2的中間位置時，兩線圈產生的電感量相等。此時，由線圈1、2和振蕩變壓器次級線圈組成的電橋保持平衡。當帶磁芯的測桿上下移動時，兩線圈產生的電感量不等，電橋不平衡，有電壓U0輸出。U0的大小與測桿移動距離成比例。電感式傳感器配以相應的電子放大和指示部分，便成為電感測微儀。

　　電感式傳感器的分辨率很高，可達0.01微米，測量范圍一般小于2毫米，大的可達幾十毫米。

　　電容式傳感器與電感式傳感器的原理相似，一般是把線圈和磁芯換成固定極筒和可動極筒, 當測桿移動時產生的是電容量變化。20世紀80年代初出現了用于電子卡尺的大量程電容傳感器，測量范圍為150毫米。

　　電接觸式傳感器是利用電觸點發出電信號判別被測尺寸合格與否的。電觸點的移動可由測桿直接傳來，也可經杠桿或其他機構放大，以提高其靈敏度。電接觸式傳感器主要用于自動測量中。

　　壓電式傳感器是利用受壓變形時會產生電荷的固體材料，例如石英晶體、鋯鈦酸鋁、鈮鎂酸鋁等作為轉換元件的，主要用于輕便的上置式表面粗糙度測量儀中。

　　三、光電傳感器

　　將被測長度先轉換為光量，再轉換為電量輸出的傳感器。常見的有光柵式(觀光柵測長技術)、激光式、固體陣列式和光導纖維式等。激光式又可分為光波干涉式、掃瞄式和光強式等。

　　固體陣列傳感器是70年代初期出現的一種圖象傳感器。固體陣列是一種線型或面型的光電轉換元件。其中用得較多的是電荷耦合器件。它是一種在硅芯片的一面沉積柵電極結構的器件。柵電極和硅芯片間有一層約為0.1~0.12微米厚的二氧化硅透明絕緣層，形成電容陣列。由于柵電極可以透光，硅芯片是一種光敏材料當光照射在其上時，在內部產生電荷載流子，并被收集和存儲在硅芯片的勢阱中。

　　勢阱是當在柵電極上加正電壓時，在電場的作用下，與電極相鄰的硅芯片表面的正電荷被推離后形成的一個耗盡層。存儲在勢阱中的電荷載流子，在適當?shù)臅r(shí)候會穿透芯片，經電荷放大器后輸出。

　　勢阱是芯片中的分立單元，其分辨率可達0.01毫米或更高。將被測尺寸、圖象等以光掃描或投影等方法投射在電荷耦合器件上時，光信號即轉換為電信號輸出，經電路處理后即可得到被測尺寸等的量值。

　　固體陣列傳感器適用于小型復雜形狀工件的多尺寸自動測量。一次投影或光掃描可以測量幾十個尺寸。光導纖維傳感器主要用于測量微小位移和精密定位。

　　以上就是長度傳感器有哪些常見類型的相關內容介紹。通過上述內容可知，長度傳感器的類型在某種程度上代表著氣動量儀的類型，或者說，長度傳感器可以看作是氣動量儀的分類標準，因此長度傳感器是氣動量儀非常重要的的部件之一。
